顺带扫描了一份子龙1016 sv tw的爆炸图供塘友们参阅。

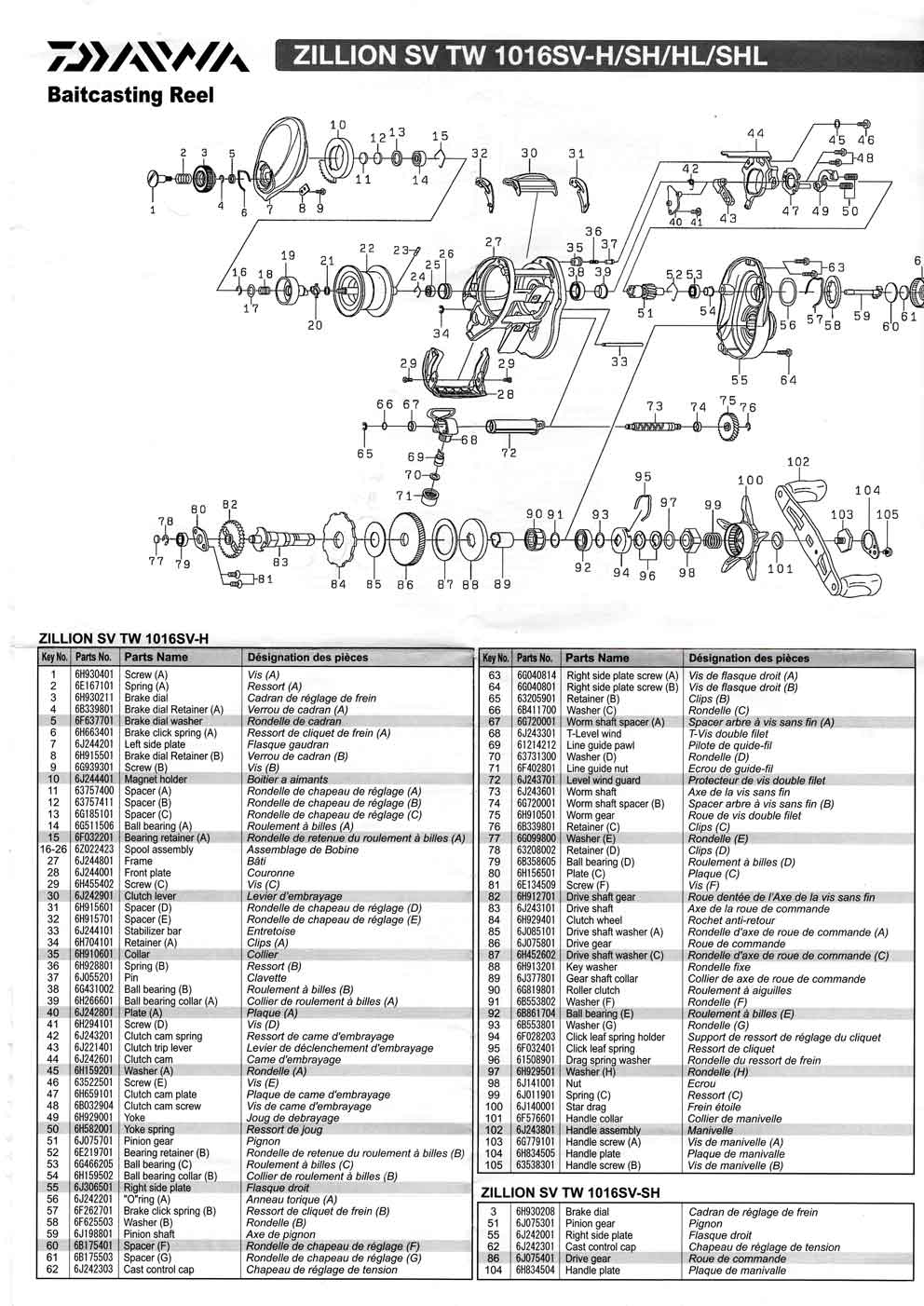

子龙zillion1016左手版爆炸图（拆解图）

DAIWA ZILLION 1016 SV TW 达瓦子龙1016 SV TW 组装图爆炸图分解图拆解图-图片1

zillion1016sv-left

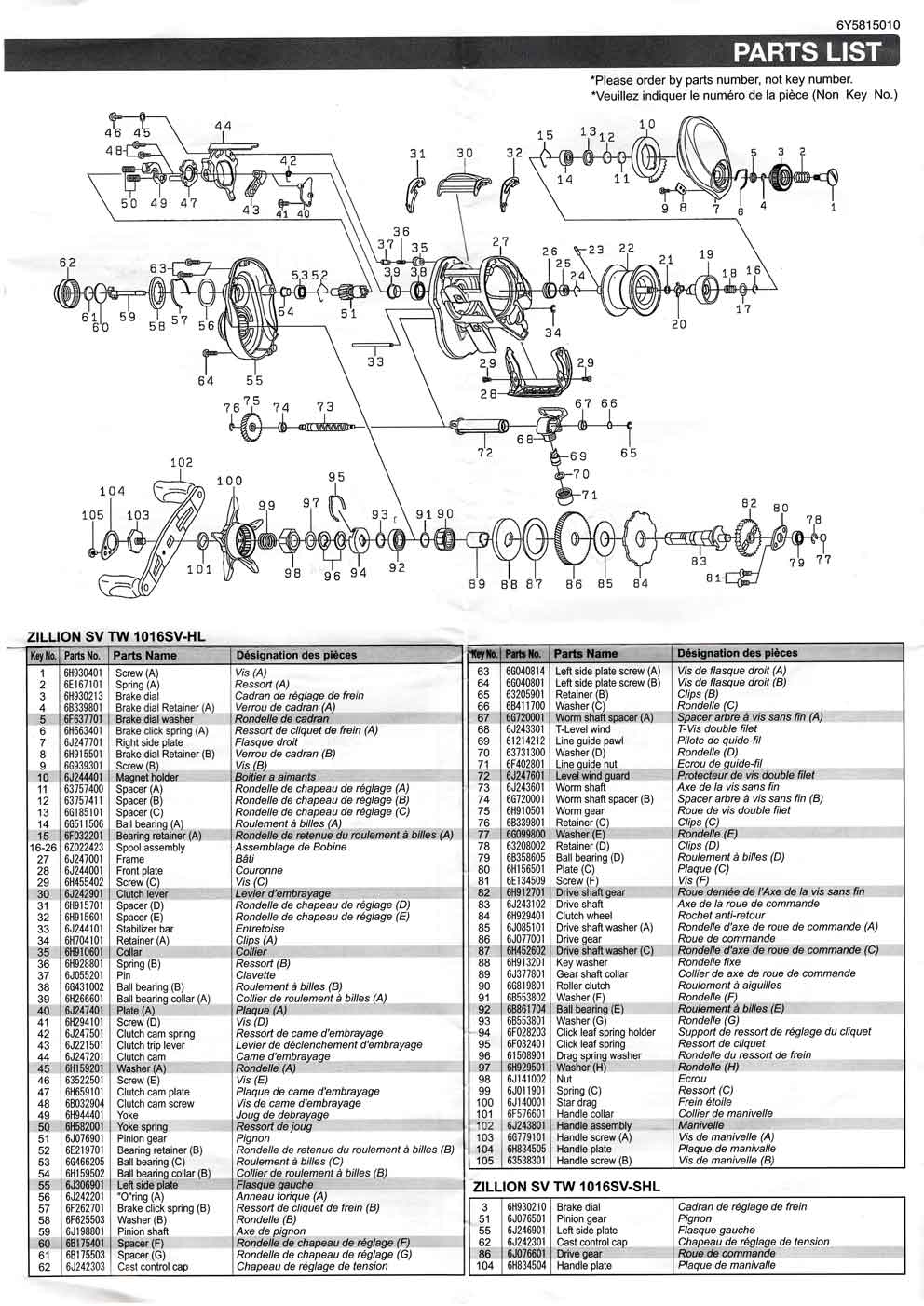

子龙zillion1016右手版爆炸图（拆解图）

DAIWA ZILLION 1016 SV TW 达瓦子龙1016 SV TW 组装图爆炸图分解图拆解图-图片2

zillion1016sv-right

下次有空了再保养子龙的时候，把几个常用的轴承尺寸量一下，To Be Continue......
